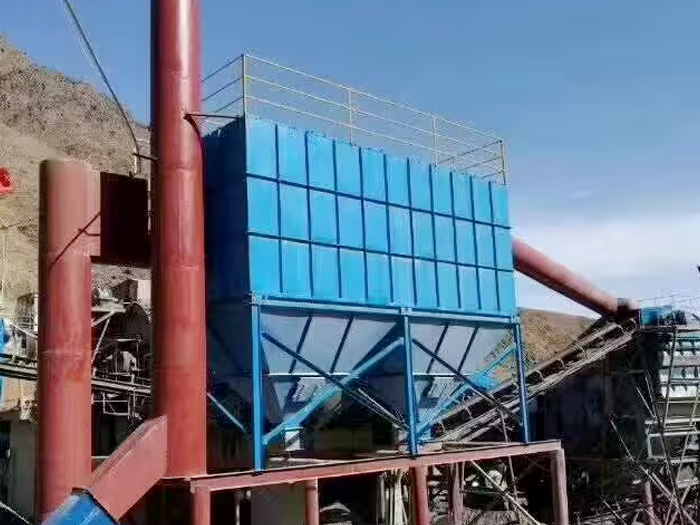

江蘇顎式破碎機除塵器的除塵效率可以達到99%，主要是采用上、下箱體、灰斗、排灰裝置、過濾裝置、噴吹裝置、引風機等主要部件組成，具有處理?yè)P(yáng)塵大、凈化效果好、運行可靠、節約安裝空間、日常維護簡易的優點，與錘式破碎機、鄂式破碎機、反擊式破碎機配套使用。
含塵煙氣由進風口經中箱體下部進入灰斗，部分較大的塵粒由于慣性碰撞、自然沉降等作用直接落入灰斗，其它塵粒隨氣流上升進入各個袋室。經濾袋過濾后，塵粒被阻留在濾袋外側，凈化后的氣體由濾袋內部進入箱體，再通過提升閥、出風口排入大氣?；叶分械姆蹓m定時或連續由螺旋輸送機及剛性葉輪卸料器卸出。隨著過濾過程的不斷進行，濾袋外側所附積的粉塵不斷增加，從而導致袋除塵器本身的阻力也逐漸升高。當阻力達到預先設定值時，清灰控制器發出信號，首先令一個袋室的提升閥關閉以切斷該室的過濾氣流，然后打開電磁脈沖閥，壓縮空氣由氣源順序經氣包、脈沖閥、噴吹管上的噴嘴以極短的時間（0.065～0.085秒）向?yàn)V袋噴射。
壓縮空氣在箱內高速膨脹，使濾袋產生高頻振動變形，再加上逆氣流的作用，使濾袋外側所附塵餅變形脫落。在充分考慮了粉塵的沉降時間（確保所脫落的粉塵能夠有效落入灰斗）。

江蘇顎式破碎機除塵器設備組成：
（1）箱體：包括袋室、凈空氣、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。
1、除塵器采用室外布置，考慮防雨、防凍、防風。
2、因粉塵含濕度，容易結露對布袋造成影響，采用拒水防油針刺氈。
3、要求除塵器出口含塵濃度≤10mg/Nm3。
4、采用脈沖反吹清灰方案。
5、除塵器濾袋采用易清灰針刺氈，并設有濾袋檢漏裝置。
6、除塵器卸料采用裝車?yán)呋蛐切托痘议y自動卸料至皮帶上。
7、控制柜設有自動與手動互換控制，當自動控制發生事故時，可采用手動控制。
