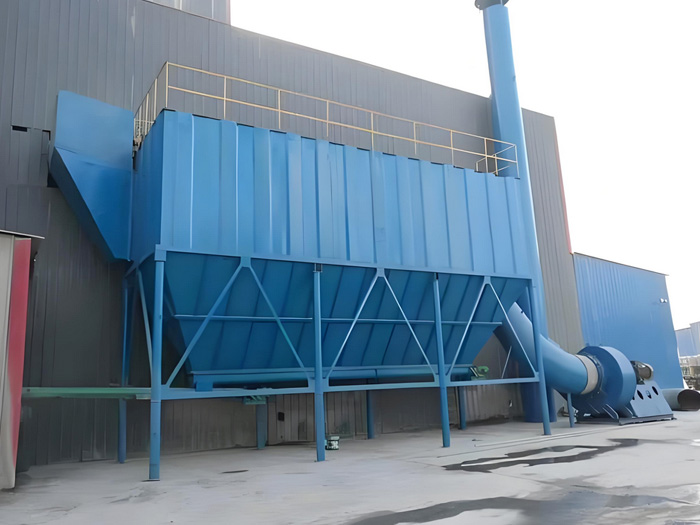

XMC系列分室脈沖布袋除塵器綜合了分室反吹各種脈沖噴吹除塵器的優點,克服了分室清灰強度不夠,進出風分布不均等特點,擴大了應用范圍。該系列XMC脈沖袋式除塵器廣泛應用于冶金、鋼鐵、水泥、電力行業。
工作原理:含塵氣體進入收塵器已擴大的灰斗進行預收塵,通過導流板均布于各條濾袋之間,粉塵阻留于濾袋表面,為使設備阻力不超1200pa,高壓氣體經電磁脈沖閥產生脈噴,使氣包內壓縮空氣由噴吹管孔眼噴出(稱一次風)通過文氏管誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋使濾袋在瞬間急劇膨脹,并伴隨著氣流的反向作用抖落粉塵,達到清灰的目的。使用微機自動控制裝置,根據粉塵濃度隨意調整清灰周期和脈噴時間,使收塵器在的阻力范圍內運行。
組成部分:箱體:包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。箱體設計耐壓9000pa。
噴吹系統:包括主氣管、噴吹管、脈沖閥、控制儀。
XMC系列分室脈沖布袋除塵器提高了收塵效率、適應能力,延長了濾袋的使用壽命。經過生產實踐,XMC脈噴式布袋除塵器設備運行穩定、維修量小、組合范圍大,深受廣大用戶好評。XMC脈噴式布袋除塵器可廣泛用于瀝青拌合樓破碎、磨機、烘干機、爐窯等粉塵及煙塵的收塵系統,除塵器濾袋的材質一般采用滌綸針刺氈,其允許連續使用溫度≤120℃,如濾袋采用美塔斯高溫針刺氈,其允許使用溫度可達204℃。
XMC型脈沖按不同規格電磁閥可組合多種不同規格的除塵器,
XMC系列分室脈沖布袋除塵器能負壓或正壓操作,其本體結構無改變,收塵效率達99%以上,凈化氣體含塵濃度<100mg/m3,XMC脈噴式布袋除塵器如用于寒冷地區或煙氣低于零點時需增設保溫加熱裝置,殼體也要作相應變。
| XMC70-5 | XMC70-6 | XMC70-7 | XMC70-8 |
處理風量m3/h | 20000-24000 | 24000-29000 | 29000-36000 | 36000-40000 |
總過濾面積m2 | 350 | 420 | 490 | 560 |
過濾風速m/min | 0.95-1.14 | 1.95-1.15 | 1.0-1.20 | 1.1-1.30 |
濾袋數量(條) | 350 | 420 | 490 | 560 |
阻力Pa | 1200 |
入口濃度g/m3n | 1300 |
出口濃度mg/m3n | ≤50 |
噴吹壓力(MPa) | ≤0.5-0.7 |
承受壓力Pa | ≤9000 |
脈沖閥數量(只) | 25 | 30 | 35 | 40 |
耗氣量m3/min | 2.09 | 2.08 | 2.10 | 2.10 |
保溫面積m2 | 90 | 98 | 110 | 122 |
設備重量 kg | 12600 | 14500 | 16800 | 19500 |
所耗功率(KW) | 5.2 | 5.2 | 8.1 | 9.7 |
| XMC60-2 | XMC60-3 | XMC60-4 | XMC60-5 | XMC60-6 |
處理風量m3/h | 6000-9500 | 9500-13000 | 13000-17000 | 17000-20000 | 20000-24000 |
總過濾面積m2 | 120 | 180 | 240 | 300 | 360 |
過濾風速m/min | 0.97-1.3 | 0.93-1.2 | 0.90-1.2 | 0.95-1.1 | 0.91-1.1 |
濾袋數量(條) | 120 | 180 | 240 | 300 | 360 |
阻力Pa | ≤1200 |
入口濃度g/m3n | ≤1300 |
出口濃度mg/m3n | ≤50 |
噴吹壓力(MPa) | 0.5-0.7 |
承受壓力Pa | 9000 |
脈沖閥數量(只) | 10 | 15 | 20 | 25 | 30 |
耗氣量m3/min | 0.65 | 1.01 | 1.37 | 1.73 | 2.09 |
保溫面積m2 | 35 | 40 | 65 | 77 | 88 |
設備重量 kg | 5300 | 6600 | 8450 | 10600 | 12400 |
所耗功率(KW) | 2.2 | 2.2 | 5.2 | 5.2 | 5.2 |
